▌前言

參加活動抽中威世波WaveSplitter的線材大禮包~真開心
=====
型號：WST-CDP002
DisplayPort 2.1 DP40 公 to 公 傳輸線, 2m
型號：WST-CHD002
HDMI 2.1 (Type-A) 公 to 公 傳輸線, 6FT (1.8m)
型號：WST-UAD001
小尾巴~主動式USB Type-C to HDMI 8K60Hz HDR轉接器
型號：WST-LAD001
小尾巴~主動式DisplayPort 1.4 to HDMI 8K60Hz HDR轉接器
======
Type-C to HDMI 同樣也支持IPAD MINI 6 & IPhone 15投屏~
點圖可放大~

DP2.1-40G

HDMI2.1-48G

TypeC to HDMI

DP 1.4 to HDMI

線材說明，詳細規格建議到官網看比較清楚～威世波WaveSplitter
HDMI Ultra High Speed 2.1(10K/120Hz)(長度有0.9M、1.8M、3M)
就看看之前開箱文
有介紹如何分辨線材~【開箱】WAVESPLITTER 威世波 真HDMI 2.1

就先來一一開箱分享吧～這次讓我驚艷的是DP線材一直認為影音娛樂HDMI線
材就夠了，所以對於電腦上的DP Port一直不以為意，直到這次使用，DP在電
腦使用上的感覺就是很明顯提升，所以也順便科普了一下。

建議可以到維基百科詳看看了解
維基百科DisPlayPort - 偏電腦類(電腦、螢幕)~
維基百科HDMI - 偏影音多媒體(家庭劇院、遊戲機、撥放器、電腦、多媒體盒子)~


▌簡單分享

DP線材早期的規格不論是頻寬或解析度一直優於HDMI，直到HDMI2.0出現
（才在規格稍稍拉近距離），但真的在電腦上還是建議用DP線，要使用HDMI
也是可以，但就是要使用2.0以上規格線材，DP線~目前使用上感想~.~大推。

現在也終於體會到繪圖人員一直堅持要求(那時心裡一直OS)：一定要DP線，
而且一定要支援DP的螢幕，現在就簡單的分享一下：

使用外接顯卡方式顯示：NVIDIA GeForce GTX1050
使用顯示設備：Benq EW3270U 4K螢幕
色彩數：(支援10bit) => (1.07billion) =>（10.7億）
只支援到10bit螢幕顯色有差，亮度有明顯的變亮。

NVIDIA GT1050，調整色深方式就是進入它的控制台

10bit簡單來說就是能比8bit呈現出更多的色階，能呈現的色彩越豐富。

8bit

10bit

DP線

HDMI線

線材：威世波WaveSplitter(HDMI、DP、DPtoHDMI)

HDMI(8bit)

DP(10bit)

DPTOHDMI

HDMI(8bit)

DP(10bit)

DPTOHDMI

單接HDMI可調成色彩數：12bit(就參考看看吧~~有符合規格說明)

DP-10bit1

HDMI-12bit

使用內建顯卡方式顯示：Intel HD Graphics 530
使用顯示設備：Benq EW3270ZL 2K螢幕
色彩數：(支援8bit) ＝> (16.7million)=>（1670萬）
支援8bit螢幕顯色差異不太大，相對的亮度有明顯的變亮
(但DPtoHDMI還是好一點)。

DP轉接HDMI注意事項
DP轉HDMI2.0-4K@60Hz(HDMI1.4只能支援到4K@30Hz)

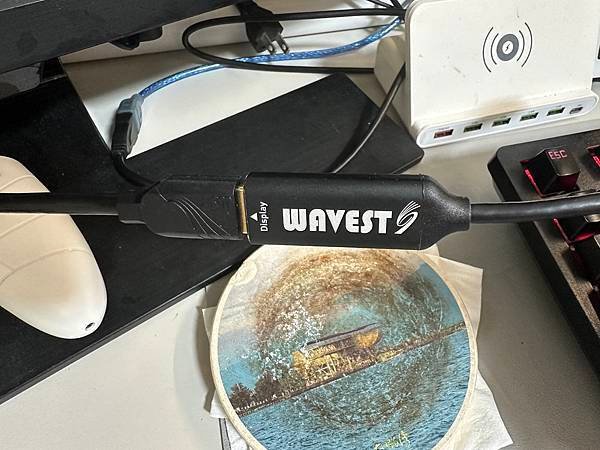

HDMI Ultra High Speed 2.1(10K/120Hz) +小尾巴~主動式
DISPLAYPORT1.4 to HDMI 8K60Hz HDR轉接器

1.HDMI

1.DP to HDMI

2.HDMI

2.DP to HDMI

▌結語

藉由上述簡單分享~二個螢幕基本測試，主機與螢幕都有DP Port話建議就直上
DP線無煩惱(10bit顯色下顏色都有比8bit的提升不少)，如果你要選擇HDMI也
是可以，相對就一定要2.0以上才支援到10bit顯色，這也是為什麼前面所說如
果用HDMI要注意規格。

HDMI規格選擇： (認證線材有保障~接頭最好能鍍金~有品牌售後無煩惱)
(1)認證線：(認證協會官網)(2)傳輸規格：1.4-2.1(3)線長材質：(銅或光纖)
【開箱】WAVESPLITTER 威世波 真HDMI 2.1

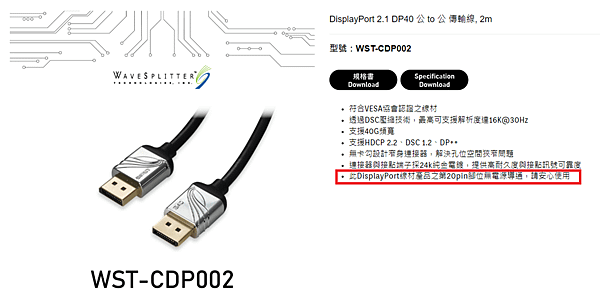

DP線材購買注意事項(除了認證線材，下圖紅框處也要注意)
線材有沒有註明～產品的第20pin腳位無電源導通。

以上簡單分享~謝謝各位賞文~
根據自身使用環境選擇DP或HDMI才是正確的~.~
